KNF型场效应料位计技术说明




     KNF型场效应料位计 (料位开关 开关量 波阻抗 反射系数)

(1)   技术背景

    在生产过程自动控制领域中,前端测量单元一直是整个控制系统的基础。中央控制系统必须在前端采集信息准确的前提下才能发出正确的动作指令,否则将无法发挥整个控制系统的全部优势,在气固二相流干灰输送的过程此类问题比较突出。由于仓泵料位信号不准,系统只能采取定时喷吹的工作模式,因此不能保证每次做到满仓输送,带来的结果是输送产量达不到设计要求,而且每次近乎浠相运行,物料流速增快,进而导致设备加快磨损。在这种技术背景下我们公司决定开发生产此类料位计,从原理上应能确保做到信号准确无误并长期稳定工作,无时漂与温漂的影响。

(2)  工作原理

    全新的数学模型才有可能带来特有的性能指标,我公司在详细地分析了当时料位计的测量原理与相应的不足之后,推出一项具有全部知识产权的、全新的测量原理,该原理的理论基础源于通讯领域中的波阻抗与电磁场的传输特性。 当电磁场由波阻抗为Z1的介质传向波阻抗为Z2的介质时,会发生反射现象,对于这种反射程度强弱的描述定义为反射系数,公式如下:

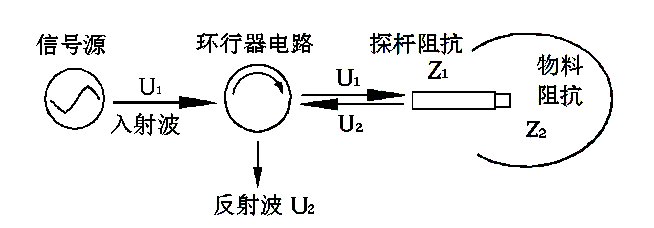

    我们可以利用电磁场这种反射效应的原理来设计一种全新的料位计。我们称之为 “场效应料位计”; 该料位计数学模型如下图:

    由公式与模型可以看出:当探杆阻抗Z1不变时,反射系数Γ与物料阻抗Z2成函数关系;当物料阻抗Z2不变时,反射波U2与入射波U1的比值不变,而信号源的稳定与否对反射系数没有影响。当探杆的物理结构不变时,其具有的波阻抗特性也不会改变,由此可见:只要探杆机械强度足够高,由此模型构成的料位计会有极高的稳定性。多年的产品使用业绩也充分证明了这一点。

(3)产品特点

    具有极高的稳定性,现场维护工作量几乎为零;人机界面友善,现场巡视可直观判别设备的工作状态。具有抗挂料、抗物料冲刷的能力。在保证上述各项品质特征的前提下,目前已开发出众多的产品种类,以适应不同工况场合的需要。

(4)适用范围

     除尘设备中灰位报警;气力输送中仓泵的料位控制及冶金建材化工各领域中的料位检测。 已成功地应用于:


静电除尘器灰斗的高、低料位报警
布袋除尘器下灰位报警
各种大小仓泵料位控制
高炉煤气干法除灰料位指示
粉煤灰大灰库高位报警
皮带输送系统中转仓堵料报警
干灰散装船上下料控制设备
